Wechselrichter

Unser modulares Wechselrichter-Kit ist eine vielseitig einsetzbare und extrem anpassbare Lösung.

Wir können es für nominale Spannungen von 48 V, 400 V oder 800 V anpassen und benennen die Lösung entsprechend IV1 bis IV5.

Das Mechatronik-Design des Wechselrichters kann an verschiedene Anwendungen angepasst werden, die von Zweirädern bis hin zu Schwerlast-Trucks reichen. Es kann mit MOSFET, IGBT-basierten oder SiC-basierten Antriebsmodulen betrieben werden.

All unsere Wechselrichter nutzen eine einheitliche digitale Plattform, die die Komplexität bei der Verwaltung der Softwareversion limitiert. Derzeitige Level können bis zu 400 Arms (Dauer) und 800 Arms (Spitze) betragen.

Warum unsere Wechselrichter anders sind:

Effizienz

Vielseitigkeit

Modularität

Wir haben Konfigurationsbeispiele ausgewählt, um Ihnen die vielfältigsten Möglichkeiten zu zeigen:

Punch Powertrain EV Invertors

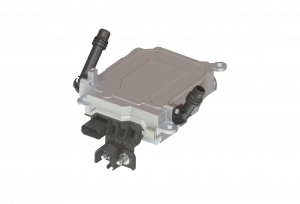

IV1

IV1 ist eine sehr kompakte Wechselrichter-Lösung, die auf Discrete MOSFET für elektrische und MHEV-48V-Anwendungen basiert. IV1 ist in zwei Varianten erhältlich, für Anwendungen mit 20 kW und 40 kW. Er basiert auf einer höchst effizienten 6-Phasen-Topologie.

Topology6 phases inverter
PowerUp to 20kW
Current245 Arms 3s / 125 Arms for 60s / 70 Arms continuous
Software architectureAutoSAR 4.2.1
ISO 26262 levelASIL-B (C)
Punch Powertrain Inverters

IV3

Der IV3-Wechselrichter wird unter dem Einsatz bewährter IGBT-Antriebsmodul-Technologien entwickelt und kann für bis zu 170 kW angepasst werden. Er ist eine sehr flexible 400V-Lösung, bei der die Kernstruktur angepasst werden kann, um die speziellen mechanischen Einschränkungen des Kunden zu berücksichtigen.

Topology3 phases inverter
PowerUp to 150kW
Current500 Arms 30s / 300Arms continuous
Software architectureAutoSAR 4.2.2
ISO 26262 levelASIL-C
Punch Powertrain Inverters

IV5

IV5 ist ein neuer Leistungsstarker 800V-Wechselrichter, der unter dem Einsatz unserer Formel-1- und Formel-E-Erfahrung in den Bereichen SiC-Technologien und leistungsstarke Architekturen entwickelt wurde. Sein anpassbares Design ermöglicht die Optimierung des Volumens für die entsprechenden Anwendungsbedürfnisse.

Topology3 phases inverter
PowerUp to 370kW
Current750 Arms 10s / 400Arms continuous
Software architectureAutoSAR 4.2.2
ISO 26262 levelASIL-D
